光学轴测量系统：高精度曲轴测量解决方案

1. 曲轴测量的核心挑战

作为动力设备的核心旋转部件，曲轴具有多偏心、多连杆轴颈、轴长长、刚度低、几何形状复杂等特点，导致测量难度极大。偏心率、角相位、主轴颈与连杆轴颈同轴度、跳动等关键参数难以精确同步测量。长轴易发生弯曲变形，连杆轴颈的偏心结构使得传统设备需要反复夹紧，效率低下、精度不稳定，且人工对准误差较大，难以满足精密检测要求。

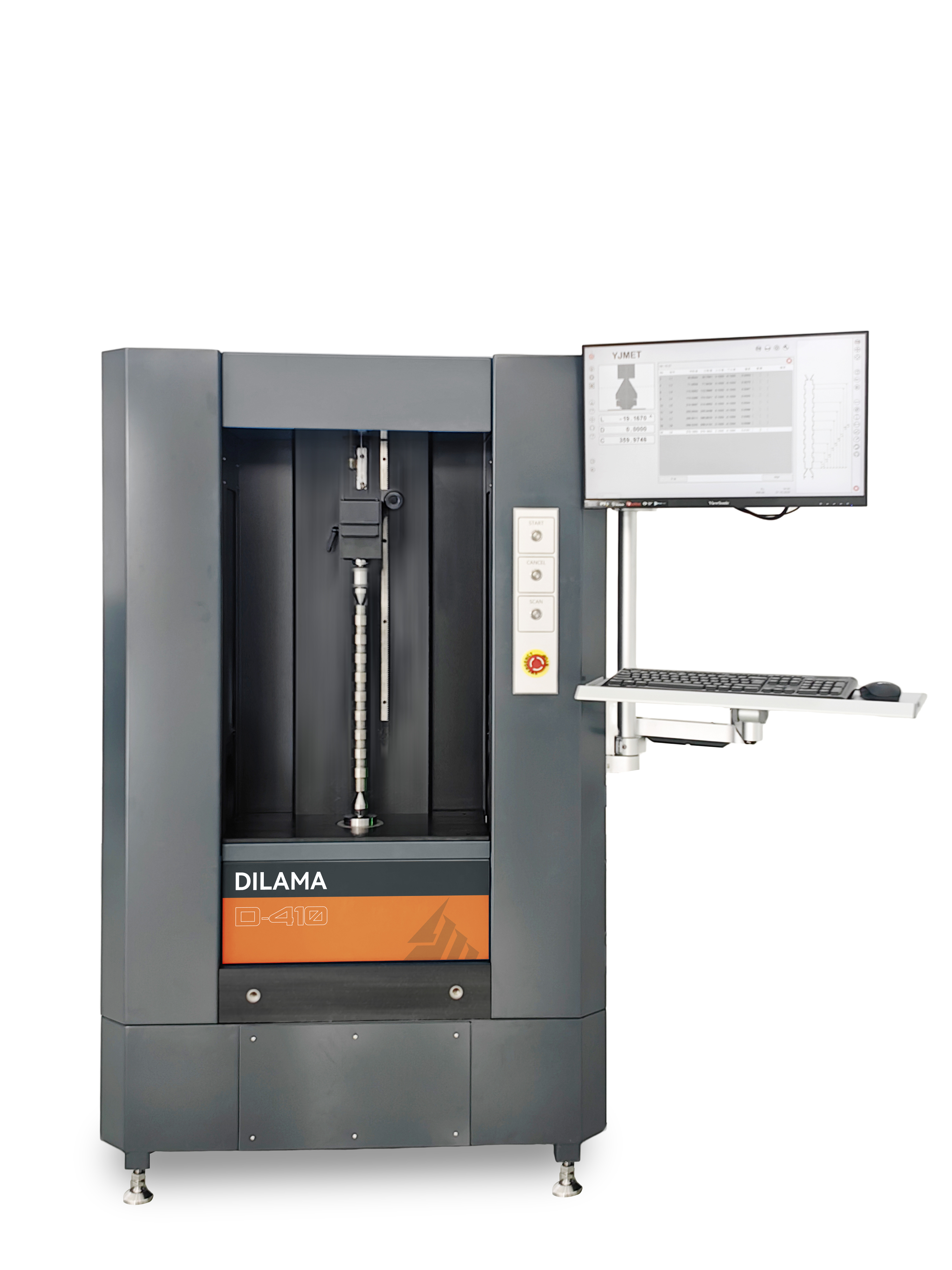

2. 解决方案：光学轴测量系统

为了应对这些挑战，光学轴测量系统采用非接触式光学扫描作为其核心技术，实现了精确高效的测量，克服了传统设备的局限性。

A. 单夹具全参数测量

该设备配备了适用于曲轴结构的专用夹具，一次夹紧即可自动完成主轴颈和连杆轴颈直径、偏心率、相位角等全参数检测。无需重复手动对准或多次测量，大大提高了检测效率。

B.高精度、高稳定性输出

它采用光学成像和智能算法，有效消除长轴弯曲和偏心结构造成的测量误差。与游标卡尺、千分表等传统工具相比，它能更精确、更稳定地输出同轴度、跳动、直线度、平行度等指标。

C.非接触式、零损伤测量

纯光学扫描不施加接触力，防止在精密曲轴表面造成划痕和凹痕，因此适用于各种材料的曲轴。

D.智能便捷的集成

它能够自动处理和分析测量数据，快速生成检验报告，支持生产线集成，满足批量检验和质量可追溯性的要求，适用于汽车、工程机械等行业的曲轴测量。

3. 解决方案的核心价值

该解决方案具有精度高、效率高、零损伤等优点，可替代传统的检测方法，降低人工和设备成本，避免批量质量风险，帮助企业实现曲轴精密测量的数字化、高效控制，确保产品质量稳定。
