플라즈마 3000 유도결합 플라즈마 광학 방출 분광법(ICP-OES)을 이용한 1100 단조 알루미늄의 다원소 함량 측정
1100 단조 알루미늄은 알루미늄 함량이 99.00% 이상인 고순도 알루미늄 반제품(예: 판재, 스트립, 포일)을 플라스틱 가공 방식으로 제조한 것을 말합니다. 산업 분야에서 없어서는 안 될 핵심 소재인 1100 알루미늄은 초고순도 덕분에 전기 및 열 전도성, 내식성 및 부식 방지, 심가공, 표면 처리 등 다양한 성능 요구 사항을 충족하는 데 핵심적인 역할을 합니다. 탁월한 종합적 특성을 지닌 1100 알루미늄은 식품 포장, 전자 부품, 건축 장식, 화학 용기, 열교환기 및 반사 장비 등 수많은 핵심 분야에 널리 사용됩니다. 산업의 "핵심"이자 "초석"과 같은 1100 알루미늄은 현대 제조업과 일상생활에 안정적이고 다재다능한 소재를 제공합니다.
본 실험에서는 1100번 단조 알루미늄을 가열판에서 분해한 후, 플라즈마 3000 유도결합 플라즈마 광학 방출 분광기(ICP-OES)를 이용하여 다중 원소 함량을 측정하였다. 이 방법은 조작이 간편하고 분석 시간이 짧으며 안정성, 감도 및 정확도가 우수하여 여러 원소를 동시에 측정할 수 있다.
01#시약, 재료 및 장비
시료 준비 및 전처리
폴리테트라플루오로에틸렌(PTFE) 비커에 시료 0.2g을 정확하게 칭량(정밀도 0.0001g)하고 염산과 질산을 첨가한 후 가열판에서 분해한다. 분해 후 비커를 가열판에서 식힌 다음 용액을 옮겨 담고 최종 부피를 50mL로 맞춘 후 잘 섞어 정량을 위해 보관한다. 표준곡선 작성 시에는 순수 알루미늄을 매트릭스로 사용하여 맞춘다.
계측기 및 장비 매개변수
|
기기 작동 매개변수 |
값 |
기기 작동 매개변수 |
값 |
|
RF 출력/와트 |
1050 |
보조 가스 유량/L•min-1 |
0.5 |
|
냉각 가스 유량/L•min-1 |
13.5 |
연동 펌프 속도/RPM |
20 |
|
운반 기체 유량/L•min-1 |
0.80 |
노출 시간/초 |
8 |
02# 결과 및 토론
결정될 요소 선택
분석 과정에서는 저함량 원소에는 민감한 스펙트럼선을, 고함량 원소에는 덜 민감한 스펙트럼선을 사용하는 원칙을 따랐습니다. 각 원소에 대한 최적의 분석 스펙트럼선은 매트릭스 간섭과 배경 보정을 모두 고려하여 선택했습니다. 매트릭스 매칭이 이미 수행되었으므로, 분석 스펙트럼선은 스펙트럼 간섭 및 배경 효과만을 고려하여 결정했습니다. 높은 감도를 가지면서 공존 원소의 간섭이 없는 스펙트럼선을 분석선으로 선택했습니다. 감도를 향상시키기 위해 대부분의 저함량 원소 분석에는 배경 감산법을 적용했습니다.

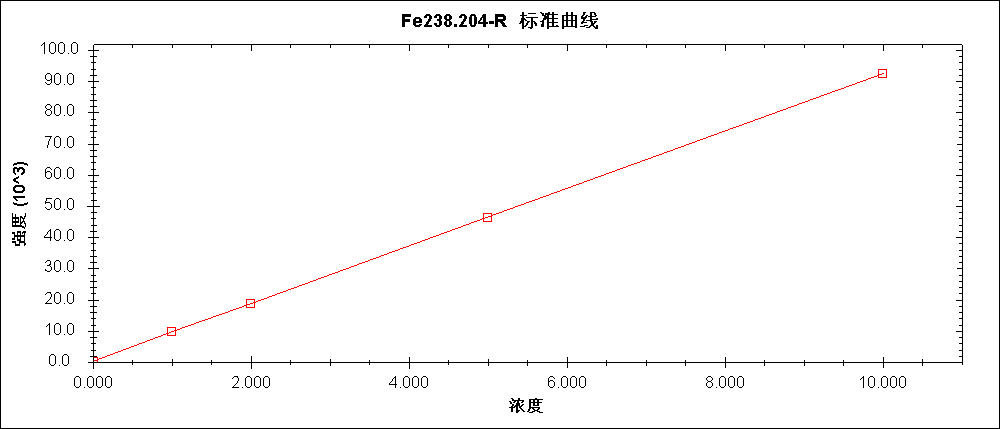

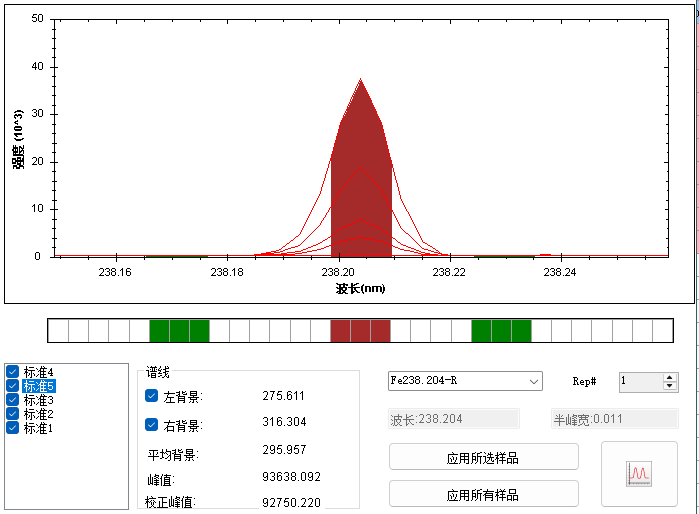

철 원소 스펙트럼 및 작동 곡선

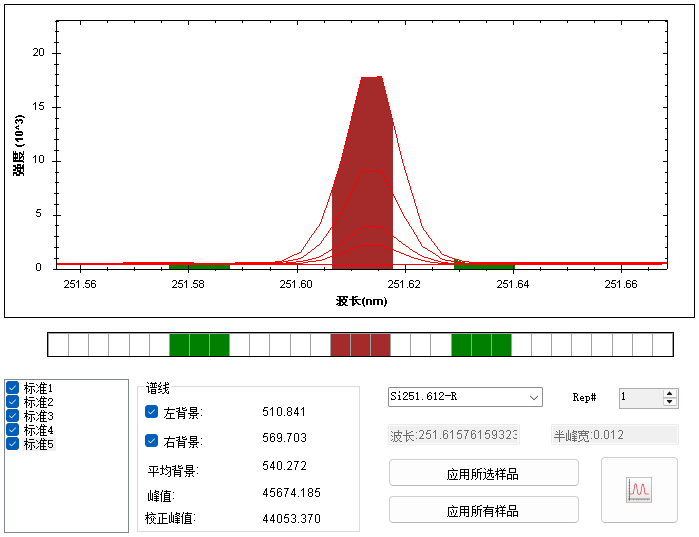

Si 원소 스펙트럼 및 작동 곡선

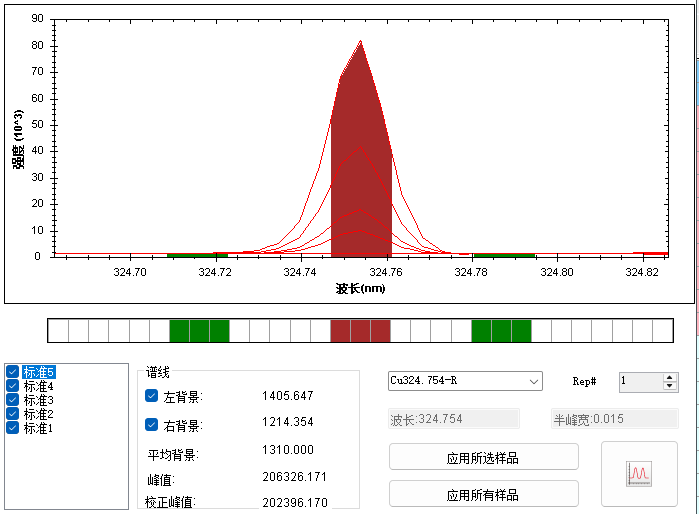

구리 원소 스펙트럼 및 작업 곡선

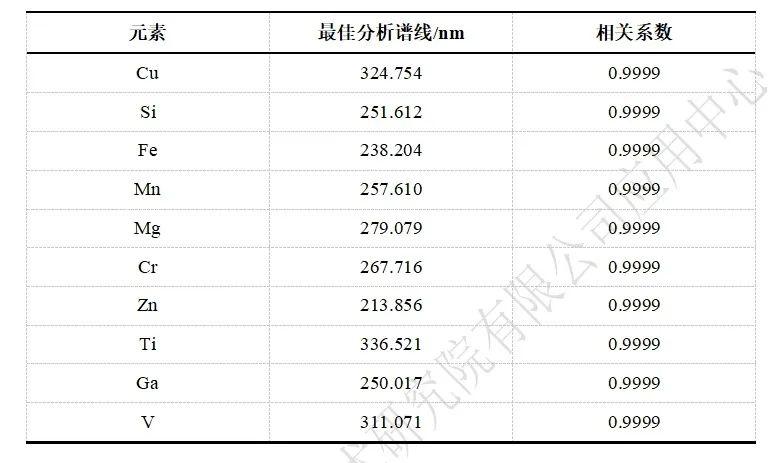

표 2: 스펙트럼 선 선택 및 원소 분석 조건
위 요소들의 스펙트럼 및 선형 관계를 바탕으로 판단했을 때, 모든 요소가 방법론적 요구사항을 충족하고 시험의 필요성을 만족합니다.
검출 한계
기기의 최적 작동 조건에서 표준 용액 시리즈의 공시험 용액을 11회 연속 측정하였다. 측정 대상 원소의 검출 한계는 표준 편차의 3배로 계산되었으며, 이는 표 3에 나타내었다.

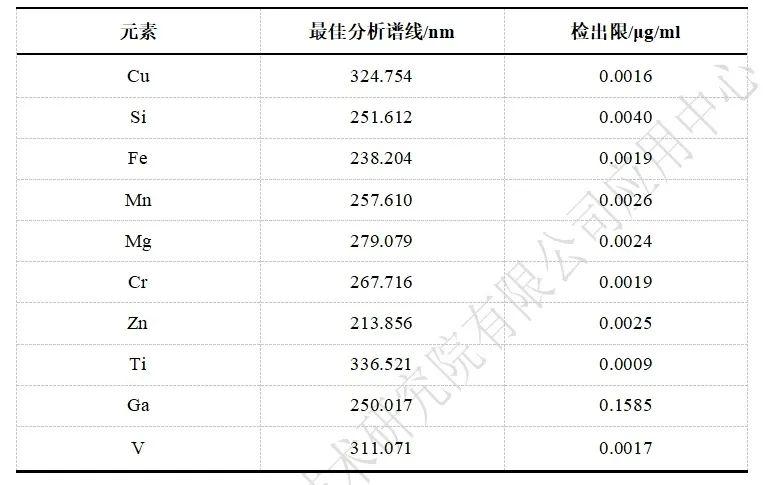

표 3 방법 검출 한계 시험 데이터
정확성
알루미늄 합금 인증 표준물질 AL 124/04의 여러 원소들을 7회 반복 측정하였다. 측정된 모든 값은 인증 표준물질의 불확도 범위 내에 속하여 우수한 정확도를 나타냈다. 자세한 측정 결과는 표 4에 제시되어 있다.

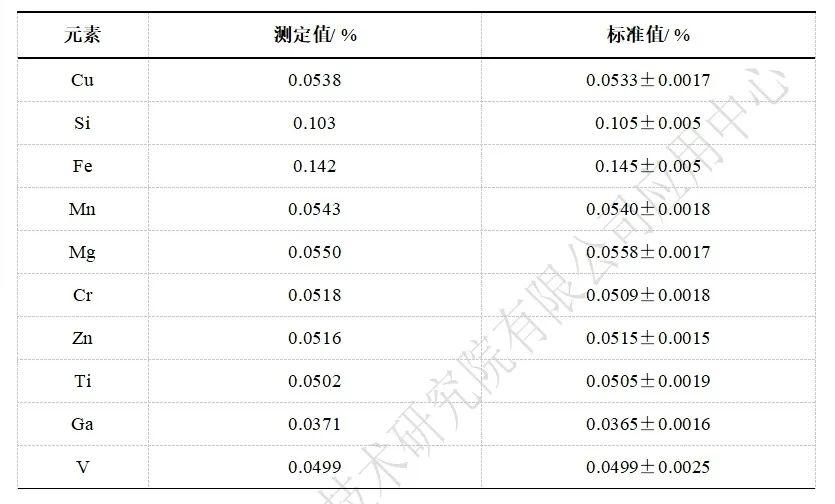

표 4. 방법 검출 한계 시험 데이터
본 연구에서는 플라즈마 3000 유도결합 플라즈마 광학 방출 분광기(ICP-OES)를 이용하여 알루미늄 합금 인증 표준물질 AL 124/04의 여러 원소를 분석하였다. 이 방법은 다양한 원소를 동시에 측정할 수 있으며, 조작이 간편하고 분석 시간이 짧으며, 안정성이 우수하고 감도가 높으며 정확도가 뛰어나 1100 단조 알루미늄의 원소 분석에 필요한 조건을 충족한다.
