DLMD700-HA

DLMD1000-HA

Rango de medición

Dimensiones externas (mm): 0-700

Dimensiones externas (mm): 0-1000

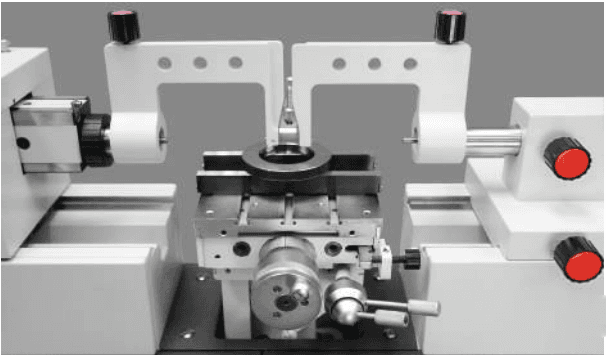

Dimensiones interiores (mm): 12-580

Dimensiones interiores (mm): 12-920

Resolución

0,05 μm​

Error de indicación

±( 0,2+L/1000) μ m, L es la longitud medida, unidad: mm

Repetibilidad

Dimensiones externas : 0,2 μm

Dimensiones interiores : 0,5 μm

Medición de fuerza

( 0,5-2,5) N Cambio de marchas ajustable

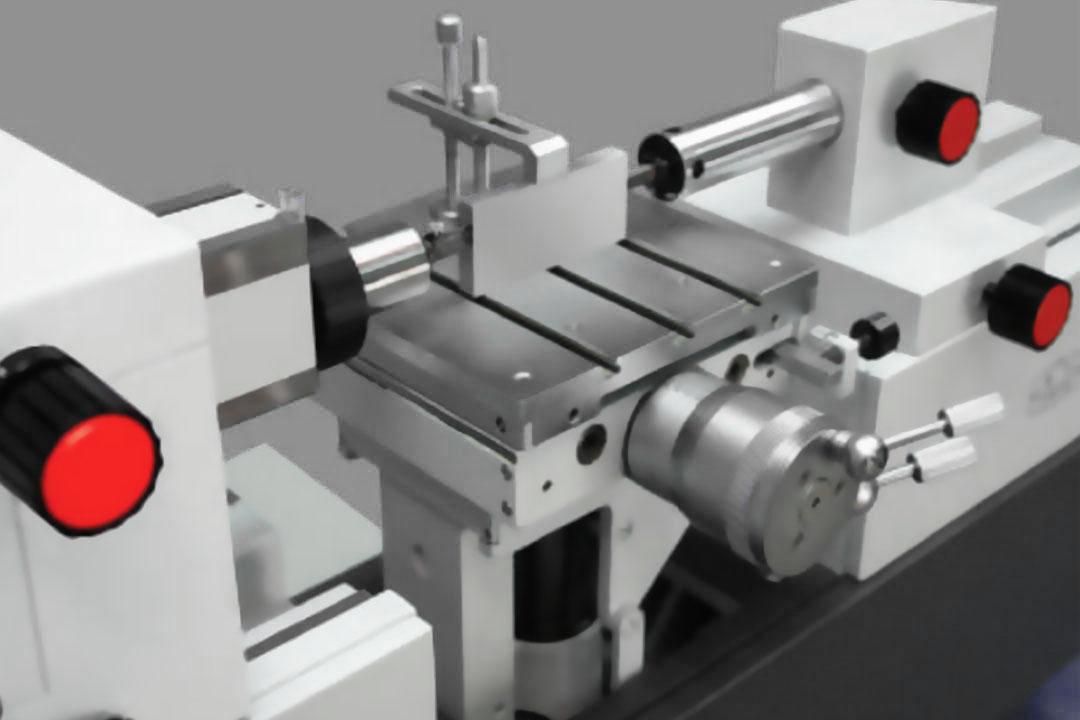

Banco de trabajo universal

Desplazamiento vertical

Desplazamiento horizontal

Flotante horizontal

Rotación

Balancearse

Carga del banco de trabajo

0-70 mm

0-40 mm

10 mm

± 3 °

± 3 °

30 kilos

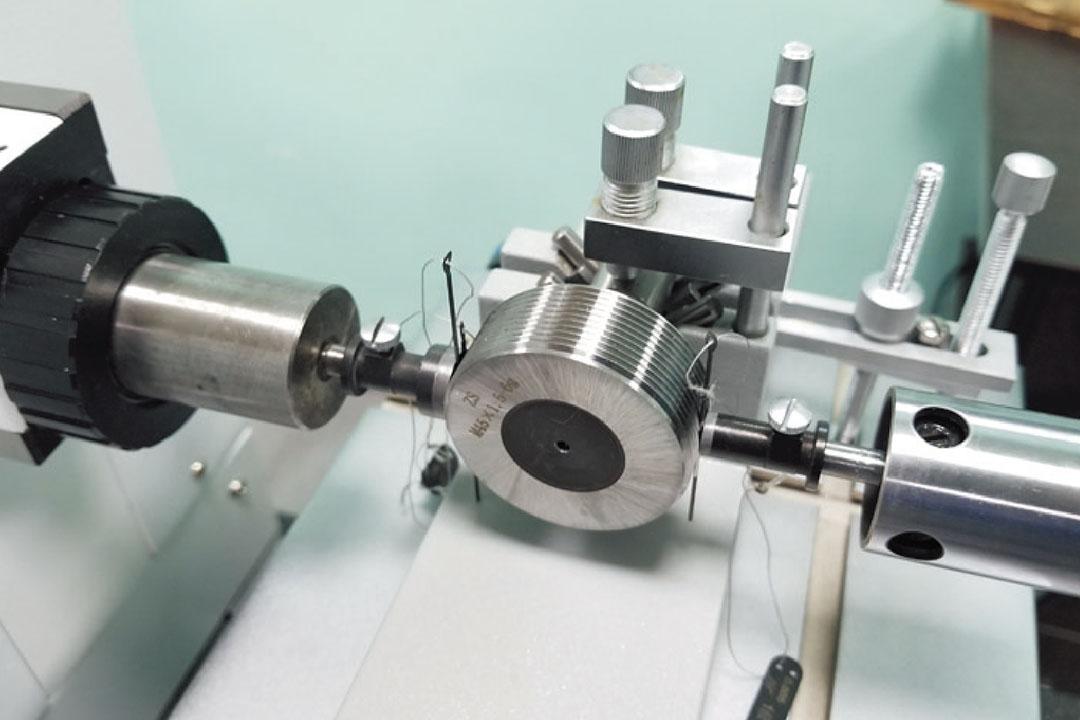

Medición de hilo

Rosca externa máxima: M100

Rango de movimiento del eje Abbe

( 0-16) milímetros

Diámetro máximo de sujeción del apoyo central

Soporte de bloque patrón (mm): Rango de longitud del bloque patrón de soporte: hasta 1000

Soporte de varilla de medición (mm): rango de longitud de varilla de medición de soporte: hasta 1000

Dispositivo de escurrido de bloques patrón

Rango de longitud del bloque patrón de escurrido: hasta 100 mm

Requisitos del entorno de trabajo

Temperatura ambiente: ( 20 ± 0,4 ) ℃, no debe superar los 0,3 ℃ por hora

Requisitos del entorno de calibración

Temperatura ambiente: ( 20 ± 0,2 ) ℃, no debe superar los 0,2 ℃ por hora;

(La humedad, la temperatura y la vibración cumplen las condiciones de medición)

Fuente de alimentación

( 220 ± 22 ) V , sin fuente de interferencia, buena conexión a tierra
