DCMF 575 |
DCMF 454 |
|||
|
Modelo |
S |
PAG |
S |
PAG |
|
Tamaño total mm |
1285×1505×2470 mm (X×Y×Z) |
1185×1305×2270 (X×Y×Z) |
||
|
Tamaño de la pieza de trabajo |
500×700×500 mm |
400×500×400 mm |
||
|
Escala |
Un extremo está fijo, el otro puede extenderse y retraerse libremente. |
|||
|
Velocidad de 3D Max. |
500 mm/s |
|||
|
3D Max. Velocidad acelerada |
800 mm/s 2 |
|||
|
Sensor de temperatura |
Sensor de pieza de trabajo |
|||
|
Peso de la pieza de trabajo |
500 kg |
|||
|
Precisión repetible |
1.5 |
1 |
1.5 |
1 |
|
MPEE(μm) 18-22 ℃ |
3,0+3L/1000 |
3,0+3L/1000 |
3,0+3L/1000 |
3,0+3L/1000 |
|
MPEE(μm) 16-26 ℃ |
3,0+L/250 |
3,0+L/250 |
3,0+L/250 |
3,0+L/250 |
|
MPEE(μm) 15-30 ℃ |
3,0+L/200 |
3,0+L/200 |
3,0+L/200 |
3,0+L/200 |
|
MPEP(μm) |
3 |
2.6 |
3 |
2.6 |

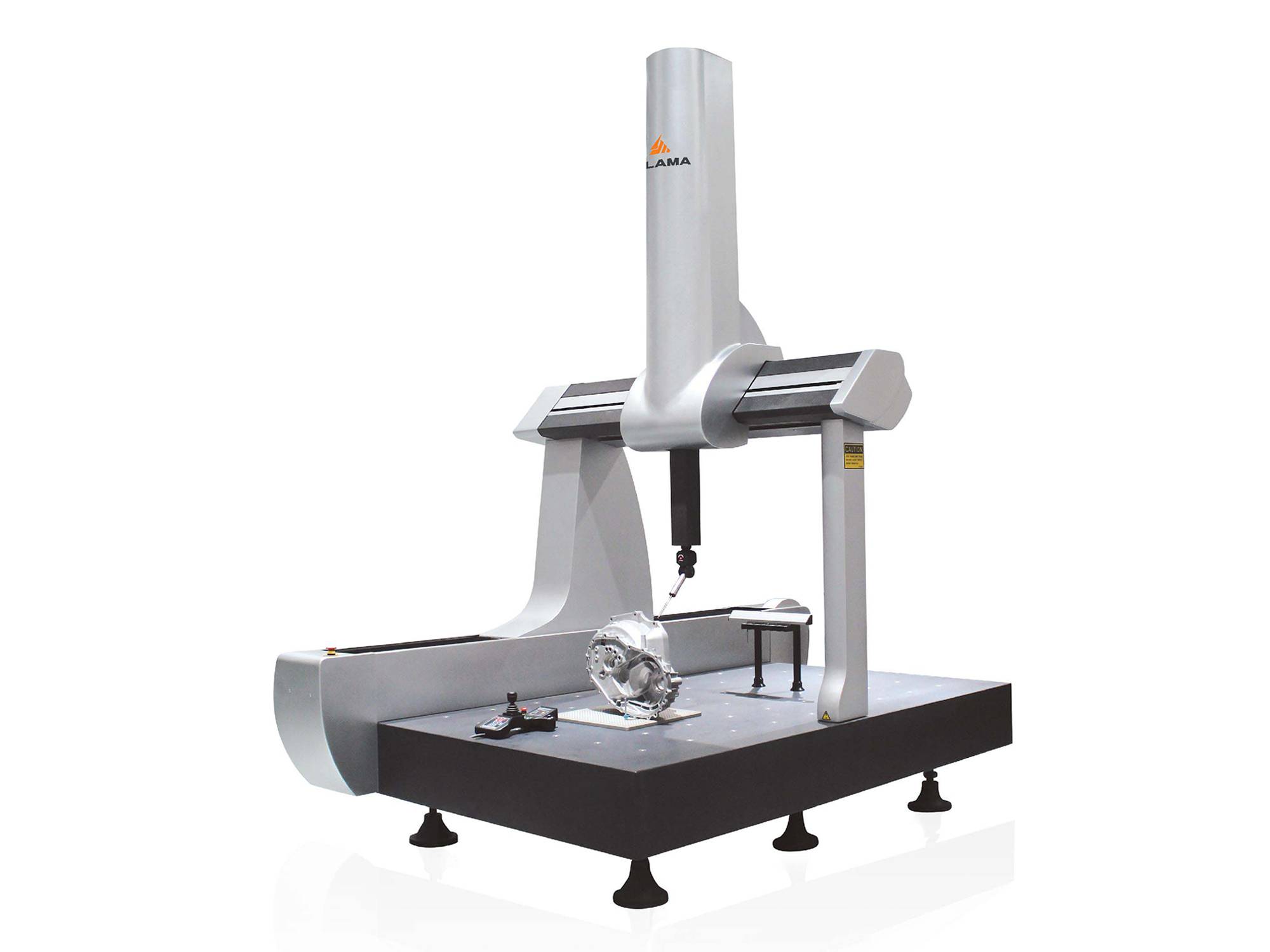

Se trata de una máquina de medición de alto rendimiento para uso en taller que no requiere suministro de aire y cuenta con una cubierta protectora completa y un escudo antipolvo para adaptarse a un rango más amplio de temperaturas en el taller.
Aplicaciones
Industria de fabricación de maquinaria y moldes
Inspeccione la precisión dimensional de las cavidades de los moldes, las matrices de estampado y los moldes de inyección, así como las tolerancias geométricas de las piezas mecánicas de precisión, como engranajes, cojinetes y bielas.
Industria automotriz y de componentes
Prueba de componentes clave iDCMCuding: bloques de motor y culatas, cigüeñales, árboles de levas, piezas del chasis y piezas estampadas de la carrocería.
Industria aeroespacial
Medir piezas de alta precisión y alto valor añadido, como álabes de motores aeronáuticos, componentes del tren de aterrizaje y piezas estructurales de naves espaciales.
Industria del transporte ferroviario
Inspeccione los juegos de ruedas, los sujetadores de rieles y los componentes del bogie de los trenes de alta velocidad.
Industria de la electrónica y los electrodomésticos
Pruebe piezas pequeñas de precisión, como carcasas de teléfonos móviles, placas de circuitos impresos (PCB), encapsulados de chips y moldes de electrodomésticos.

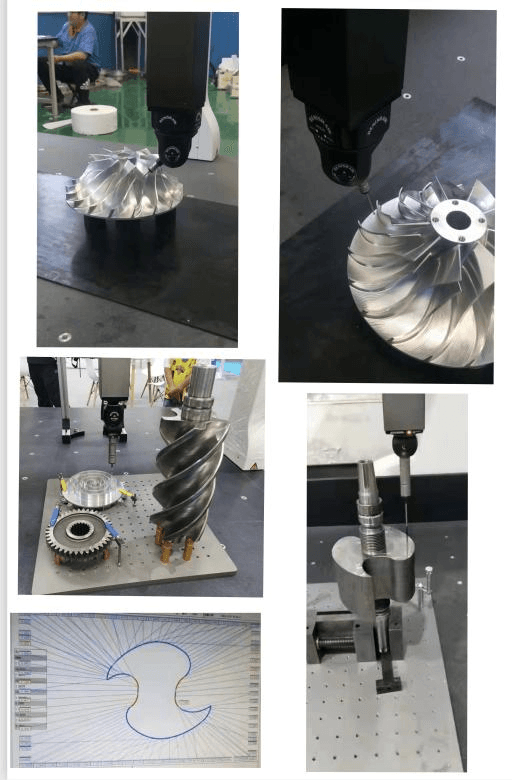

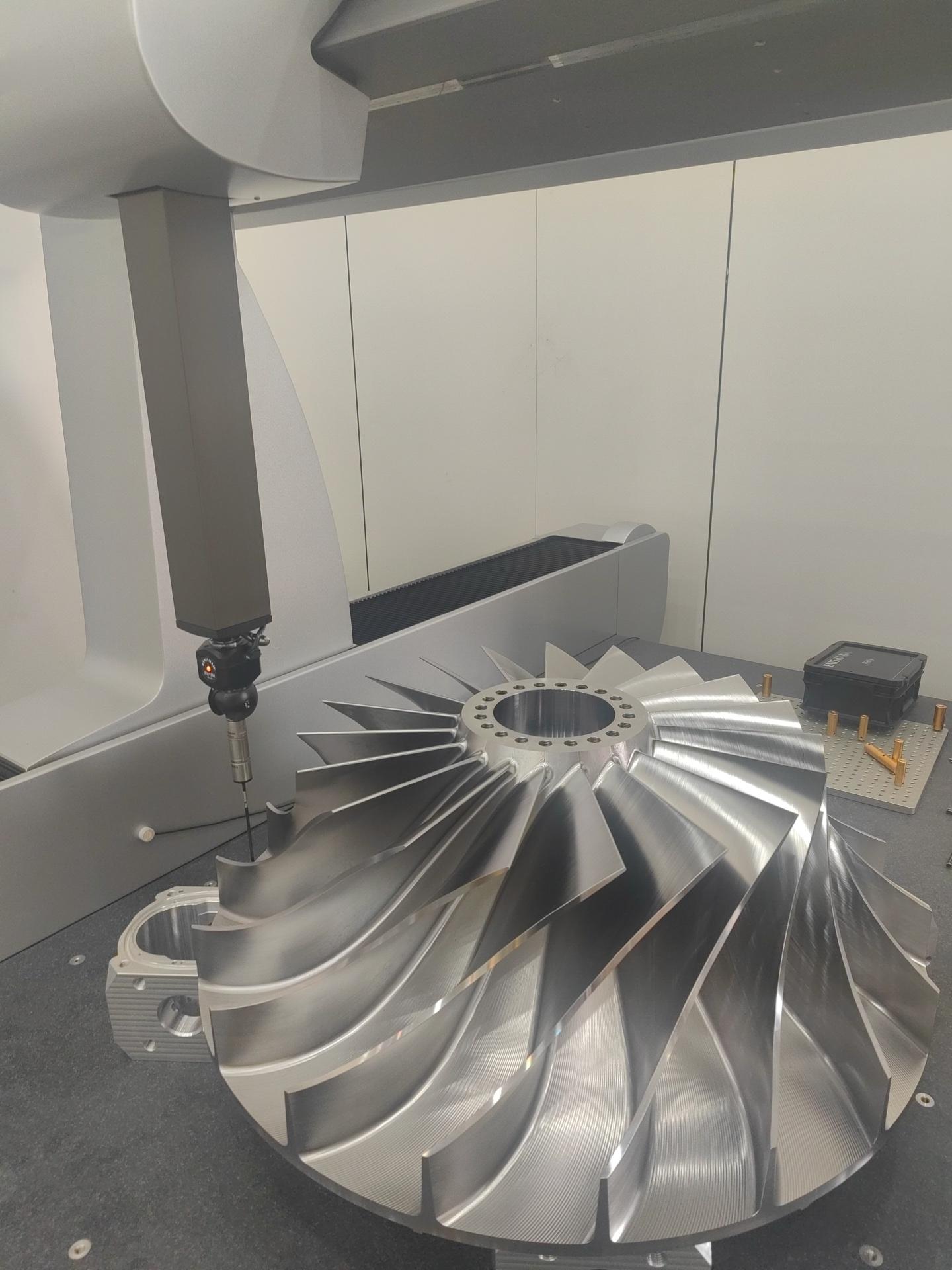

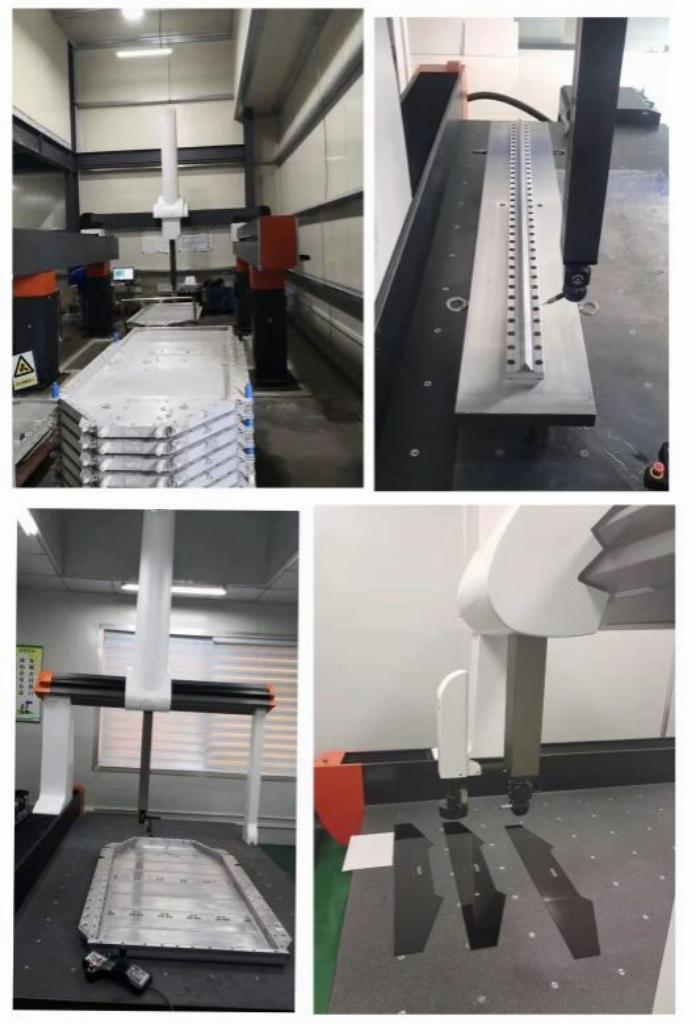

Casos de aplicación
No hay vídeo disponible
Aspectos destacados
1
Máquina de medición de alto rendimiento tipo taller sin suministro de aire.
2
Cubierta protectora completa y escudo antipolvo para entornos de taller complejos.
3
Mediciones de alta precisión en un rango de temperatura de 15 a 30 °C, adecuadas para una amplia gama de temperaturas de taller.
4
Estructura en voladizo con aberturas en tres lados para facilitar la carga, descarga y programación.
5
El armario de control está integrado en la base de la máquina, lo que reduce el espacio que ocupa y facilita su desplazamiento por la planta de producción.
6
Sensor de temperatura opcional
7
Interfaces de software y hardware de automatización opcionales
