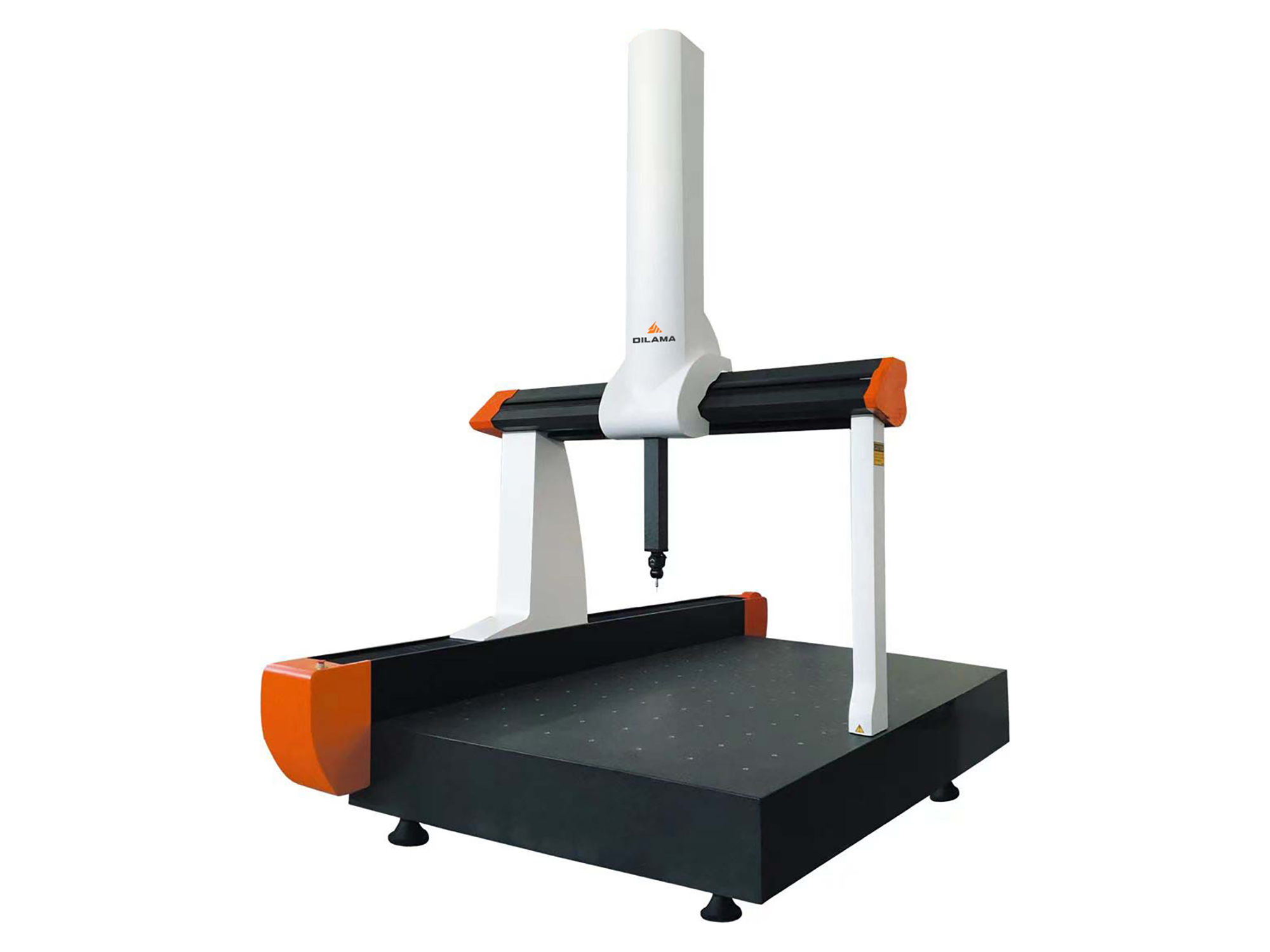

三坐标测量机 (CMM) 是一种先进的三维测量工具，由经过培训的技术人员使用。它可以精确测量 X、Y 和 Z 三个轴的尺寸。三坐标测量机在制造和质量控制中发挥着至关重要的作用。它们能够提高测量精度、降低测量误差，并有助于及早发现偏差。
- 三坐标测量机提供无与伦比的测量精度。
- 它们能够及早发现并纠正偏差。
- 三坐标测量机通过收集数据进行趋势分析来支持统计过程控制（SPC）。
要点总结
- 三坐标测量机可在三个轴向上提供高测量精度，从而提高制造业的质量控制。
- 自动化三坐标测量机可减少人为错误并提高效率，使其成为大批量生产的理想选择。
- 定期校准三坐标测量机对于保持精度和确保测量可靠性至关重要。
坐标测量机的组成部分
结构和框架
坐标测量机（CMM）的结构和框架为精确测量奠定了基础。主要部件包括：
| 成分 | 对测量精度的贡献 |
| 高刚性气浮轴承 | 减少摩擦和磨损，增强平稳运行，实现精确测量。 |
| 特殊气浮轴承设计 | 提高负载能力和稳定性，增强测量重复性。 |
| 零背隙摩擦驱动 | 通过避免反冲和反转滞后来提高定位精度。 |
| 固定式+微浮动式设计 | 缓冲微小误差，提高轴平行度和测量一致性。 |
| 温度适应 | 在典型的工业温度下确保稳定运行，保持精度。 |
测量探头
测量探头对于数据采集至关重要。不同类型的探头用途各异：
-
触碰式触发探针：
- 允许使用触控笔进行精确测量。
- 到达测量点时发出信号。
-
位移测量探头：
- 利用传感器测量尺寸并检测波动。
-
近距离探针：
- 非接触式测量到表面的距离。
- 降低对易损表面造成损坏的风险。
-
多传感器探头：
- 将多种测量技术集成于同一探头中。
- 适应各种测量任务。
控制系统
该控制系统确保操作精准和数据完整性。其特点包括：
| 功能描述 | 对精度和数据完整性的影响 |
| 高刚性气浮结构 | 减少摩擦和磨损，增强平稳运行，实现精确测量。 |
| 零背隙摩擦驱动系统 | 消除反冲并提高定位精度，这对精确测量至关重要。 |
| 固定式+微浮动式结构设计 | 缓冲微小误差，提高轴平行度和测量一致性。 |
这些组件协同工作，提高了坐标测量机的整体性能，确保您获得最高的测量精度。
坐标测量机的类型
手动三坐标测量机
手动坐标测量机 (CMM) 需要人工操作。这些机器需要手动组装，因此更适合小型测量任务。它们在需要快速安装的环境中表现出色。常见的应用领域包括汽车行业、航空航天和医疗器械。例如，您可以使用手动 CMM 来检测发动机部件或测量涡轮叶片。但是，它们可能不便携带，而且通常需要专门的计量实验室。
自动化三坐标测量机
自动化三坐标测量机 (CMM) 操作几乎无需人工干预。这些机器通常精度更高，因此非常适合大批量生产。它们能够快速高效地处理复杂的测量。虽然初始成本可能较高，但更高的精度和更低的人工成本最终会带来丰厚的回报。自动化三坐标测量机在对质量一致性要求较高的行业，例如精密机械和模具制造行业，尤其具有优势。
光学坐标测量机
光学三坐标测量机采用非接触式测量技术，利用三角测量法采集数据。这一特性使其具有便携性和快速的处理速度。光学三坐标测量机可应用于多种领域，包括质量控制和逆向工程。但使用前可能需要进行特定的设置。其宽广的测量范围使其成为许多制造环境中不可或缺的工具。
| 类型 | 特征 | 优势 | 缺点 |
| 手动的 | 需要手动组装，高度测量精度较低 | 安装快捷，环保 | 不便携带，需要计量实验室 |
| 自动化 | 运行所需人工干预极少，通常更准确 | 精度高，适用于大批量生产 | 初始成本较高，可能需要编程。 |
| 光学的 | 便携式，无需接触，采用三角测量法进行测量 | 测量范围更广，处理速度更快 | 使用前可能需要进行应用程序设置。 |
三坐标测量机的工作原理
测量过程
坐标测量机 (CMM) 的测量过程包含几个关键步骤，以确保测量精度。首先，必须控制环境条件，例如温度和湿度，以保证测量的准确性。其次，使用夹具固定工件，防止测量过程中发生移动。这样的设置可以确保获得可靠的测量结果。
工件固定好后，校准测头并建立工件坐标系。这一步骤对于精确定位至关重要。校准完成后，根据待测特征选择测量元件。最后，设置自动测量的安全参数，以保护机器和工件。
数据收集与分析
在数据采集阶段，探头通过直接接触或非接触方式采集尺寸数据。机器的结构和计量软件在这一过程中起着至关重要的作用。校准和环境条件对测量精度有显著影响。
数据收集过程通常遵循以下步骤：
- 探针通过直接接触或非接触方式采集尺寸数据。
- 该机器的结构和计量软件便于数据采集和分析。
- 校准和环境条件对于准确测量至关重要。
- 测量过程包括选择测量元件和使用软件进行数据分析。
收集数据后，您可以使用专业软件进行分析。该软件可以帮助您将结果可视化，并识别与预期规格的任何偏差。
软件集成
软件集成对于最大限度地发挥坐标测量机的性能至关重要。各种类型的软件协同工作，以增强测量过程。以下是一些常见的软件类型：
| 软件类型 | 描述 |
| 操作软件 | 操作坐标测量机（CMM）所需的软件。 |
| 统计过程控制（SPC） | 能够监控和分析测量数据和统计信息的软件。 |
这些软件解决方案使您能够实时收集、分析和显示测量数据。它们还使您能够生成报告并跟踪一段时间内的趋势，这对于在制造环境中保持质量控制至关重要。
通过将先进的软件与您的三坐标测量机集成，您可以简化测量过程并提高整体效率。
坐标测量机的应用及优势
质量控制
坐标测量机 (CMM) 在各行各业的质量控制中发挥着至关重要的作用。它们可以帮助您确保产品符合严格的设计规范。以下是使用 CMM 进行质量控制的一些主要优势：
- 三坐标测量机能够精确测量物体和复杂工件，简化操作流程并减少停机时间。
- 它们能够更快、更精确地执行关键的测量功能，并自动记录检测结果。
- 三坐标测量机 (CMM) 可帮助您检查零件和组件，以确保它们符合设计要求，并检测可能影响可用性的微小缺陷。
- 它们通过减少生产时间和浪费来提高效率，同时保持高精度。
- 三坐标测量机通过自动化检测消除人为错误，从而提高质量保证水平。
- 您可以使用专门的软件程序对三坐标测量机进行定制，以适应不断变化的制造需求。
- 通过确保高质量的产品交付，CMM 可以提升品牌声誉和客户满意度。
事实上，统计证据支持三坐标测量机在提高产品质量方面的有效性。下表总结了关键指标：
| 指标 | 改进 |
| 一次通过率 | 18% |
| 保修成本 | 减少34% |
| 客户满意度评分 | 显著改善 |
| 检查人工成本 | 减少22% |
逆向工程
三坐标测量机 (CMM) 是逆向工程中必不可少的工具。它们利用灵敏的电子探针来测量实体零件几何形状上的离散点。这些测量主要有两个目的：
- 通过将实际测量结果与 CAD 文件进行比较，确认是否符合规格要求。
- 生成勾勒出零件形状的点云。
这项功能使您能够精确复制现有零件或对其进行改进。汽车、航空航天和医疗器械等行业经常依赖三坐标测量机 (CMM) 进行逆向工程。通过利用这些设备，您可以优化设计流程并更有效地进行创新。
原型制作与生产
在原型制作和生产过程中，三坐标测量机 (CMM) 具有显著优势。它允许您在全面投产前验证原型的尺寸。这种验证过程有助于及早发现设计缺陷，从而节省时间和资源。
在生产中使用三坐标测量机 (CMM) 可确保每个零部件都符合质量标准。您可以实施实时检测，从而最大限度地降低缺陷风险。这种积极主动的方法有助于更顺畅的生产运行和更高的整体效率。
坐标测量机的局限性
成本考量
投资坐标测量机 (CMM) 是一项重大的财务投入。高端机型的初始购置成本往往令中小企业望而却步。高质量的 CMM 可能需要大量的资本支出，这对于预算有限的企业来说可能难以承受。这种财务障碍限制了 CMM 在制造业关键领域的市场渗透。
技能要求
操作三坐标测量机 (CMM) 需要高超的技能和全面的培训。您需要训练有素的计量专业人员来有效地编程和操作这些机器。使用不当会导致严重的损坏和高昂的维修费用。因此，许多公司必须雇用全职检验员，并在允许员工操作 CMM 之前投资全面的培训计划。这项要求可能会给资源带来压力，尤其对于规模较小的公司而言。
环境因素
环境条件对三坐标测量机的性能有显著影响。以下是一些需要考虑的因素：
- 温度稳定性：即使1°C的温度波动也会导致1米长的钢制零件膨胀12μm，从而导致检验不合格。因此，必须保持20°C（±1°C）的稳定温度。
- 湿度控制： 保持在40%–60%之间。湿度高于 65% 会导致生锈和冷凝，而湿度低于 40% 会导致电子传感器受到静电干扰。
- 振动：附近的机械或人流可能会干扰测量，从而引入误差。
- 稳定的环境：保持稳定的环境对于保证 CMM 的精确性能至关重要。
| 材料 | 热膨胀系数（CTE） | 每升高 1°C 膨胀量（1 米） |
| 钢 | 每米11-13微米 | 11-13微米 |
| 铝 | 每米23微米 | 23微米 |
通过了解这些局限性，您可以更好地为在运营中实施 CMM 技术所面临的挑战做好准备。
坐标测量机（CMM）在现代制造业中至关重要。它们通过确保零部件符合设计规范来增强质量保证和控制。以下几点突出了它们的重要性：
- 与人工检测相比，三坐标测量机提高了精度和速度。
- 它们可以减少检查过程中的人为错误。
- 三坐标测量机支持提高生产效率和实现准时交付。
随着技术的进步，三坐标测量机 (CMM) 的效率和普及程度都在不断提高。了解这些设备如何提升您的制造流程。建议您寻求专业人士的建议，以找到最适合您需求的 CMM。
常问问题
哪些行业使用坐标测量机？
在汽车、航空航天、医疗器械和电子等行业中，你会发现三坐标测量机，因为在这些行业中，精确测量至关重要。
我的三坐标测量机应该多久校准一次？
根据 ISO 10360 标准，至少每年一次（每年一次），或在任何重大碰撞或搬迁之后。
我可以使用三坐标测量机测量非金属材料吗？
是的，三坐标测量机可以测量各种材料，包括塑料、陶瓷和复合材料，具体取决于所使用的探头类型。
