나사 측정기

고급 장비 제조, 항공우주, 자동차, 석유화학 및 기타 핵심 분야에서 나사는 핵심 연결 및 전달 부품으로 사용됩니다. 나사의 기하학적 정확도, 형상 품질 및 일관성은 전체 기계의 신뢰성, 밀봉 성능 및 수명을 직접적으로 결정합니다.

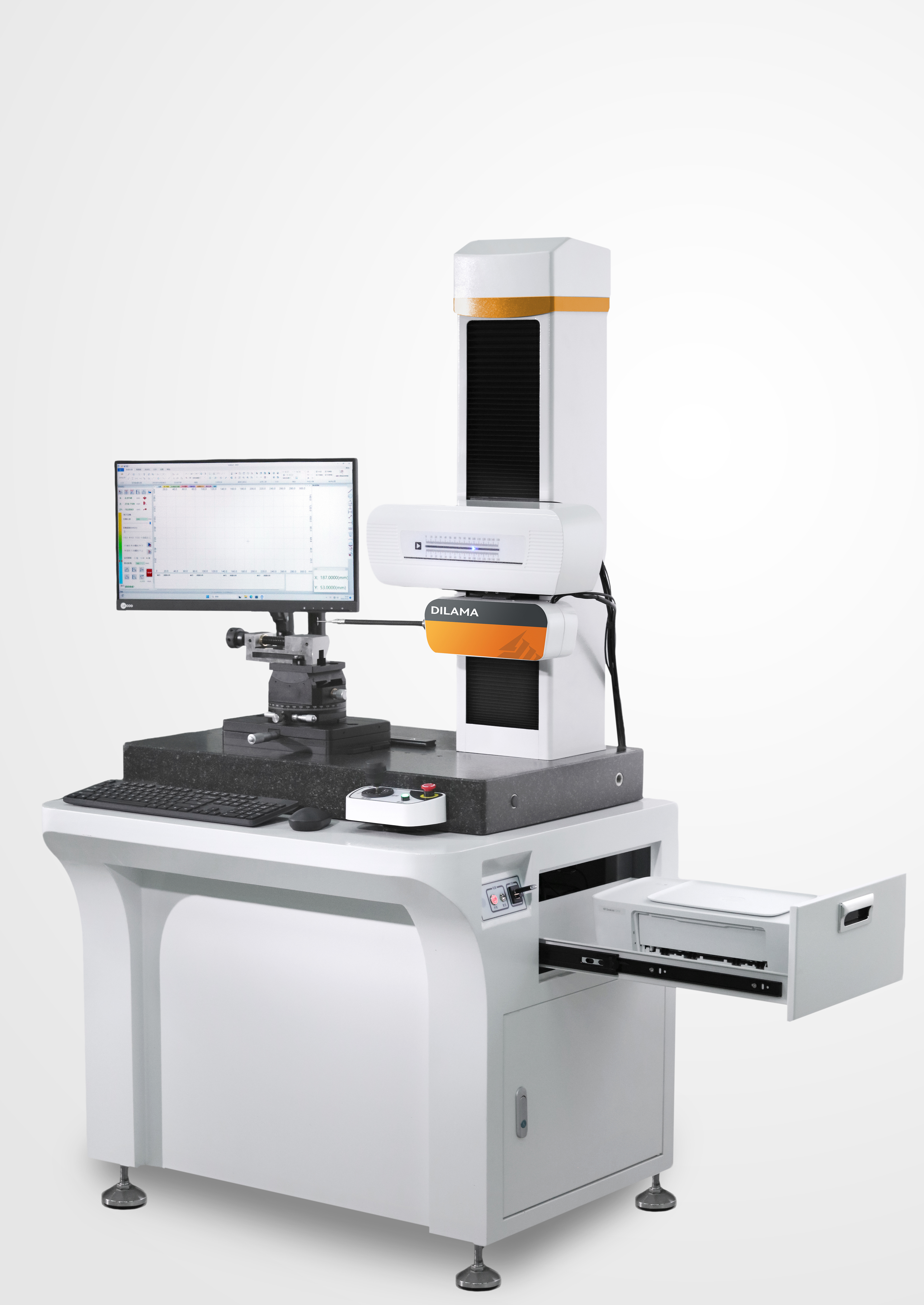

DTMS 시리즈 나사산 측정기는 좌표 스타일러스 스캐닝을 핵심 기술로 채택하고 초정밀 기계 구조, 고해상도 센싱 시스템 및 지능형 측정 소프트웨어를 통합하여, 모든 파라미터를 측정할 수 있는 높은 정밀도와 효율성을 갖춘 원스톱 나사산 측정 솔루션을 제공합니다. 정밀 계측, 배치 품질 관리, 제품 교정 등 다양한 시나리오에 적용 가능하며, 여러 산업 분야의 나사산 부품 품질 관리를 위한 전문적인 기술 지원을 제공합니다.

I. 핵심 기술 아키텍처 – 정밀 측정의 기반

DTMS 시리즈 나사산 측정기는 스타일러스 접촉식 직사각형 좌표 측정 방식을 채택하고 있습니다. 견고한 기계 구조와 고정밀 센싱 기술을 바탕으로 나사산 형상을 정확하게 측정하고 데이터를 분석합니다. 핵심 구조는 탁월한 전문성과 신뢰성을 자랑합니다.

1. X축은 초정밀 선형 가이드 레일을 측정 기준으로 채택하여 탁월한 기준 정확도, 부드러운 움직임 및 낮은 마모율을 제공합니다. 이는 장비의 장기적인 작동 안정성과 수명을 효과적으로 보장하며, 고정밀 수평 측정을 위한 견고한 기반을 제공합니다.

2. Z1 축에는 높은 정확도, 뛰어난 선형성 및 안정적인 샘플링 성능을 자랑하는 수입 디지털 센서가 장착되어 있습니다. 이를 통해 나노미터 수준의 해상도로 프로파일을 획득하고 나사산 표면의 미세한 형태학적 특징을 정밀하게 포착할 수 있습니다.

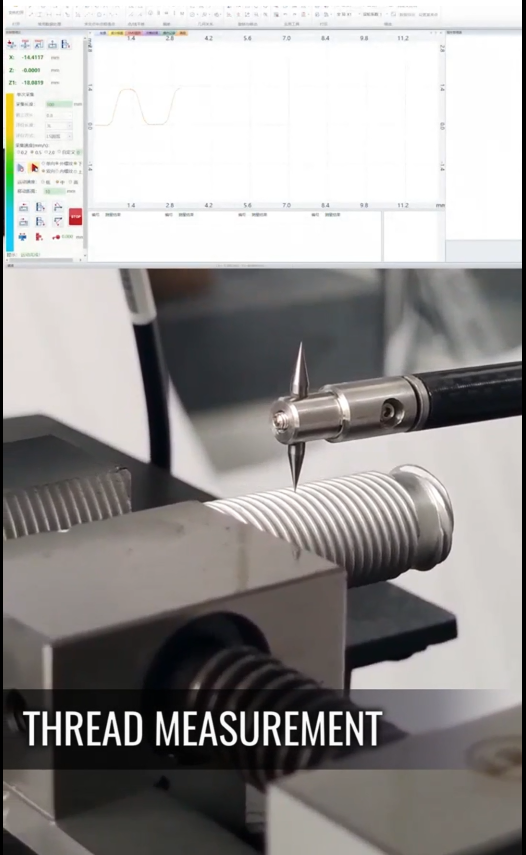

3. 지능형 측정 로직: 스타일러스가 측정 대상 나사산 표면에 정확하게 접촉하여 스캔을 수행하고 표면 프로파일의 좌표점 데이터를 실시간으로 수집합니다. 전용 측정 소프트웨어는 수학적 계산, 오차 보정 및 파라미터 라벨링을 완료하여 거시적인 기하학적 치수부터 미시적인 표면 품질까지 포괄하는 전 차원의 자동 측정 및 분석을 구현합니다. 전체 과정은 수동 개입이 필요 없으며 인적 측정 오류를 효과적으로 제거합니다.

이 장비는 치수, 각도, 기하 공차, 표면 거칠기, 파형, 원재료 프로파일 및 나사산 매개변수를 하나의 장치에서 통합적으로 감지할 수 있습니다. 추가 측정 장비가 필요 없으므로 검사 효율성과 데이터 일관성이 크게 향상됩니다.

II. 다양한 나사산 검사 요구사항에 맞춘 전차원 측정 기능

(I) 일반적인 기하학적 매개변수 측정

이 시스템은 산업 측정에서 흔히 사용되는 기하학적 매개변수를 다루며, 다음과 같은 다양한 부품 및 구성 요소의 기본 검사 요구 사항을 충족합니다.

1. 치수 매개변수 : 수평 거리, 수직 거리, 직선 거리, 반지름 및 직경을 통해 나사산 및 관련 부품의 주요 치수를 정확하게 측정할 수 있습니다.

2. 각도 매개변수 : 수평각, 수직각 및 임의의 포함각을 설정할 수 있으며, 나사산 측면각 및 장착각과 같은 주요 각도 검사에 적합합니다.

3. 기하 공차 : 평행도, 직각도, 직선도, 볼록도 및 프로파일 공차를 통해 나사산 및 부품의 기하학적 형상과 위치 정확도를 종합적으로 평가합니다.

4. 보조 기능 : 복잡한 나사산 및 특수 형상 부품의 치수 및 측정 요구 사항을 충족하기 위해 보조점, 보조선 및 보조원을 생성할 수 있습니다.

5. 표면 품질 분석 : 거칠기(Ra, Rq, Rz, Rt, Rsk, Rku 등), 파형(Wt, Wa, Wp 등) 및 주요 프로파일 매개변수(Pa, Pt, Pp 등)에 대한 전체 매개변수 분석을 지원합니다. 나사산 표면의 미세 형태를 완벽하게 특성화하고 구성 요소의 사용 성능을 평가하는 데 도움이 됩니다.

(II) 특수 나사산 측정

나사산 부품의 특수 검사 요구 사항에 맞춰 설계된 이 장비는 포괄적인 나사산 측정 기능을 제공하며 다양한 사양과 유형의 나사산에 대한 고정밀 검사를 지원합니다.

1. 주요 매개변수에 대한 완벽한 측정. 나사산의 주요 직경, 피치 직경, 부 직경, 피치, 측면 각도, 반측면 각도, 측면 직진도 및 리드 각도를 포함한 핵심 나사산 매개변수를 정확하게 측정하여 나사산의 기하학적 정확도를 종합적으로 평가할 수 있습니다.

2. 복잡한 나사산에 대한 적응성 . 사다리꼴 나사산, 버팀 나사산, 톱니 나사산과 같은 고경사 나사산을 효율적으로 검사하여 기존 장비가 복잡한 나사산 형상 검사에서 어려움을 겪었던 문제점을 해결합니다.

3. 주요 표준과의 완벽한 호환성 . 일본 및 한국의 구형 영국식 파이프 나사산(PT/PF), 미국의 일반 밀봉 파이프 나사산(NPT), 건식 밀봉 파이프 나사산(NPTF) 및 기타 주요 나사산 표준을 지원하여 다양한 산업 분야의 수출입 제품 검사 요구 사항을 충족합니다.

4. 효율적이고 지능적인 검사 . 단 한 번의 스캔으로 나사산의 어느 위치에서든 측정 데이터를 자동으로 기록하고, 다양한 나사산 매개변수를 실시간으로 표시하며, 검사 대상 나사산의 프로파일 곡선을 자동으로 생성합니다. 이를 통해 자동 검사 및 데이터 시각화가 가능해져 검사 주기를 크게 단축하고 검사 효율을 향상시킵니다.

III. 주요 기술 매개변수 – 고정밀도의 핵심 이점 입증

DTMS 시리즈는 정밀도 요구 사항이 다른 적용 시나리오에 최적화된 두 가지 모델로 구성됩니다. 주요 기술 매개변수는 다음과 같으며, 이는 장비의 탁월한 고정밀도와 안정성을 완벽하게 보여줍니다.
