V9XY |
V9XY-S |
|
|
Diámetro de medición |
-100-530/830/1030 mm (-220-410/710/910 mm opcional) |
-100-530 mm ( -220-410 mm opcional ) |
|
Rango de medición |
600/800/1000/1200 mm |
600/800 mm |
|
Repetibilidad |
±2 µm |
±2 µm |
Objeto de medición: Herramientas de corte con diámetro ≤ X00 y altura ≤ Y00.
Equipada con 53 casquillos modulares, es necesario sustituir los diferentes casquillos modulares según la herramienta de medición.
Aplicaciones
Industria de fabricación y componentes para automóviles
Procesos de fresado, taladrado y mandrinado para componentes clave como bloques de motor/culatas, carcasas de transmisión, cigüeñales y árboles de levas;
Mecanizado de precisión de piezas críticas, incluyendo engranajes, soportes de cojinetes, discos de freno, manguetas de dirección y ejes de transmisión;
Proceso de corte de materiales de aluminio/acero para componentes de vehículos de nueva energía (VNE), como bandejas de baterías, carcasas de motores y piezas estructurales de puntos de recarga.
Industria de fabricación aeroespacial
Medición de alta precisión de la longitud y el radio de la herramienta durante las operaciones de fresado y corte;
Compensación del desgaste de la herramienta en el mecanizado de superficies curvas complejas.
Industria general de fabricación de maquinaria
Procesos de torneado, fresado y taladrado para componentes de uso general (engranajes, ejes, bridas, cuerpos de válvulas);
Fabricación de equipos como bombas, válvulas, compresores y accesorios para máquinas herramienta.
Aspectos destacados
1

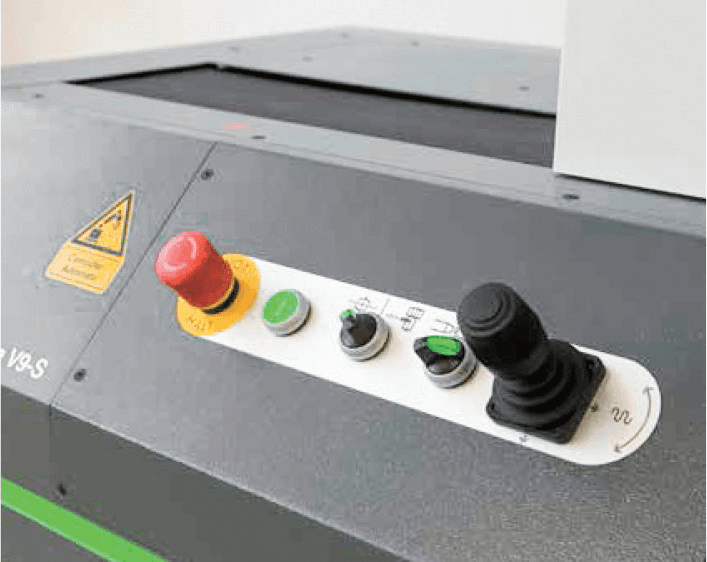

Construcción
V9XY: Preajustador de herramientas totalmente CNC; base de compuesto mineral fundido térmicamente estable y con amortiguación de vibraciones; excelente capacidad de carga y estabilidad. V9XY-S: Preajustador de herramientas totalmente CNC y dispositivo de ajuste por contracción; base de compuesto mineral fundido térmicamente estable y con amortiguación de vibraciones; excelente capacidad de carga y estabilidad.
2

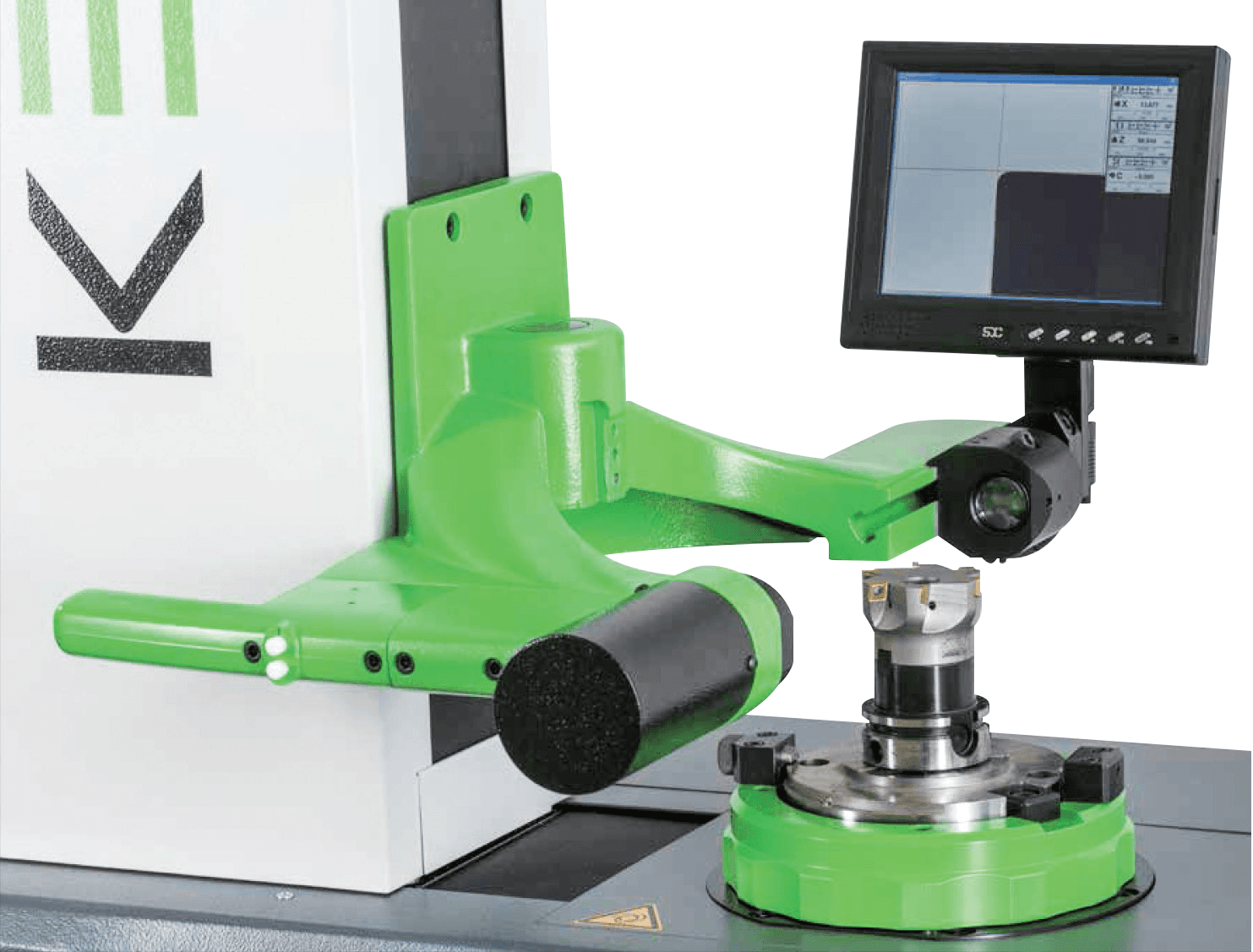

Conducir
V9XY: accionamiento de 3 ejes, tipo CNC (opcional: 4.º eje). V9XY-S: 5 ejes automáticos, 4 de ellos diseñados como ejes CNC.
3

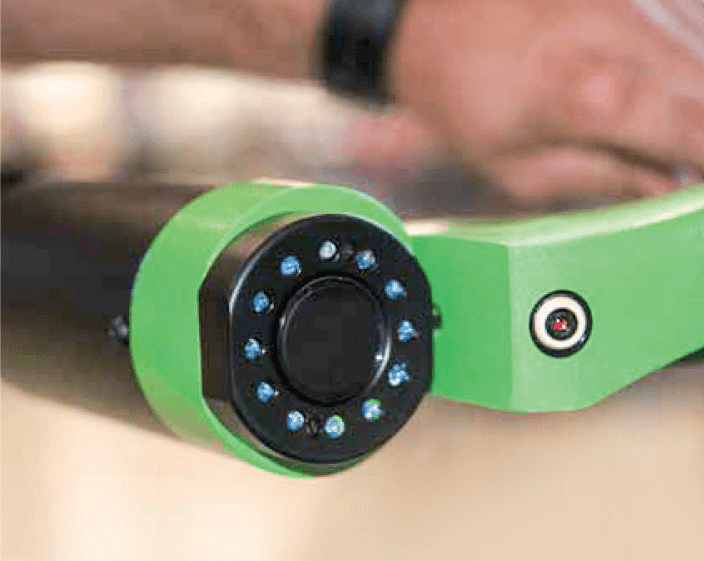

Portaherramientas
Husillo CNC modular, compatible con todos los portaherramientas comunes.
4
Escaneo de vanguardia
Cámara CCD con lente telecéntrica y luz reflejada. Segunda cámara para la medición de la altura del centro, segunda cámara para el rectificado y sonda específica para filos de corte complejos (opcional).
5
Electrónica de medición
Electrónica de PC con procesamiento inteligente de imágenes. Monitor de 24 pulgadas, monitor de 10 pulgadas en soporte para cámara (opcional).
