Rango de medición
|
200*100mm
|
|
Resolución
|
0,0002 mm
|
|
Precisión
|
(1+L/100)μm(L es la longitud, en mm)
|
|
Diámetro de la mesa de trabajo plana
|
260*270mm
|
|
Diámetro de la mesa de trabajo circular
|
Φ213 mm
|
|
Rango de división de ángulos de la mesa de trabajo circular
|
0°~360°
|
|
Valor de división de ángulo de la mesa de trabajo circular
|
30"
|
|
Capacidad de carga de la mesa de trabajo
|
40kg
|
|
Lente objetiva
|
Ampliación de lente objetiva
|
Trabajo a distancia
|
Ampliación de imagen
|
Campo de visión del objeto
|
|
1×
|
78mm
|
10×
|
φ20mm
|
|
3×
|
69 mm
|
30×
|
φ6,6 mm
|
|
5×
|
49mm
|
50×
|
φ4mm
|
|
Columna de microscopio
|
Rango de inclinación:±12°
|
|
Graduaciones del ángulo de inclinación: 30’
|
|
Requisitos medioambientales
|
Temperatura ambiente: 20℃±1℃, humedad relativa 40%-60%RH
|
|
Dimensiones del instrumento (mm)
|
1300×1250×800(L×W×H)
|
|
Peso del instrumento
|
450kg
|

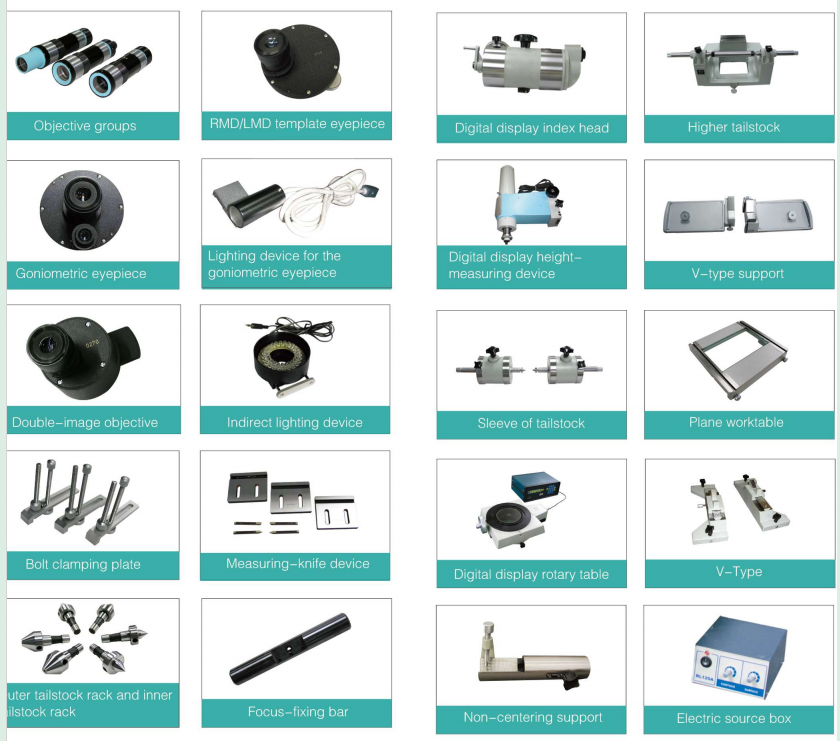

Accesorios opcionales DUTX-A

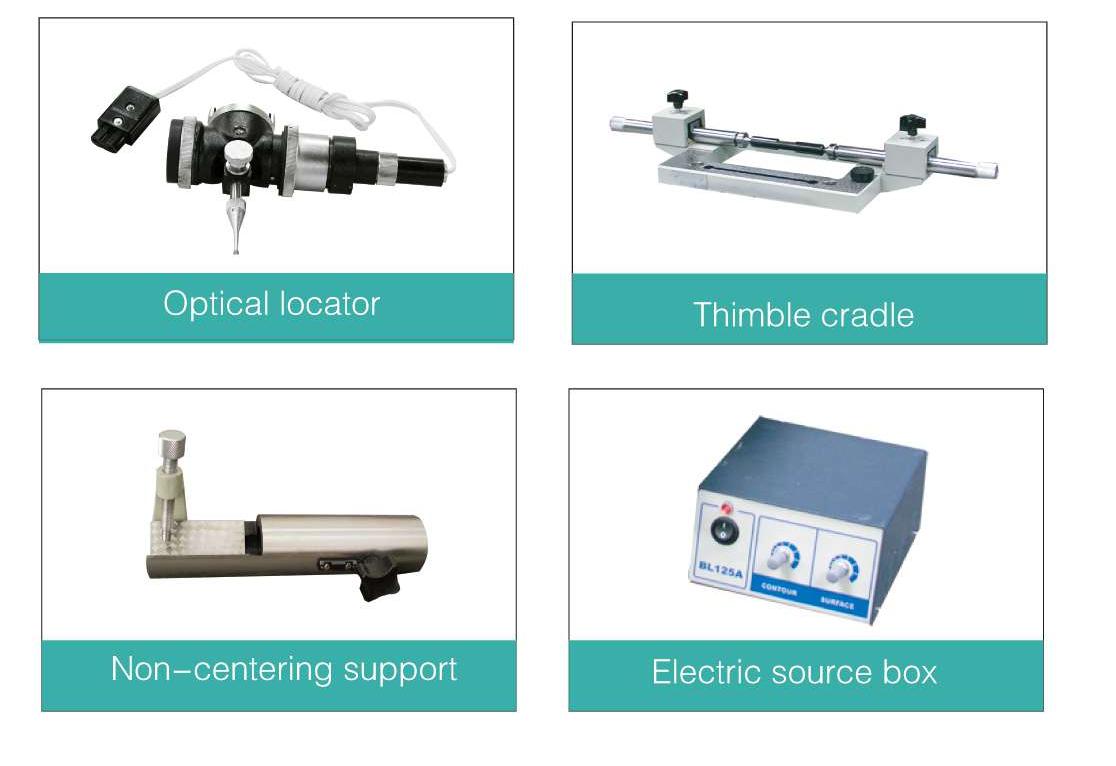

Grupos de objetivos, Ocular goniométrico, Objetivo de doble imagen, Ocular de plantilla RMD/LMD, Dispositivo de iluminación para el ocular goniométrico, Dispositivo de iluminación indirecta, Placa de sujeción de perno, Bastidor exterior e interior del contrapunto, Localizador óptico, Dispositivo de cuchilla de medición, Barra de fijación del enfoque, Soporte para dedal, Soporte no centrado, Caja de fuente eléctrica, Cabezal de índice de pantalla digital, Pantalla digital Dispositivo de medición de altura, Manga de contrapunto, Contrapunto más alto, Soporte tipo V, Mesa de trabajo plana, Mesa giratoria con pantalla digital, Tipo V
Aplicaciones
Machinery Manufacturing and Precision Components
General precision parts, threads and fasteners, gears and transmission parts, cutting tools and blades, bearings and hydraulic components
Molds and Precision Molding
Stamping/injection molds, extrusion/die-casting molds, tooling and fixtures
Aerospace
Turbine blade profiles, nozzle hole diameters, oil circuit hole position accuracy, sealing groove contours, engine components
Automotive Manufacturing
Sensor chip packaging, ECU circuit boards, connector terminal dimensions, engine components
Electronics and Semiconductors
PCB and assembly, wafers and packaging, passive components, photovoltaic and display devices
No hay ningún vídeo disponible
1The main microscope is equipped with various eyepieces and objective lenses, featuring a large field of view and clear imaging
2It adopts photoelectric digital display technology and uses a precision grating ruler as the measuring element, ensuring high measurement accuracy
3The main microscope can swing left and right, making it suitable for measuring spiral parts

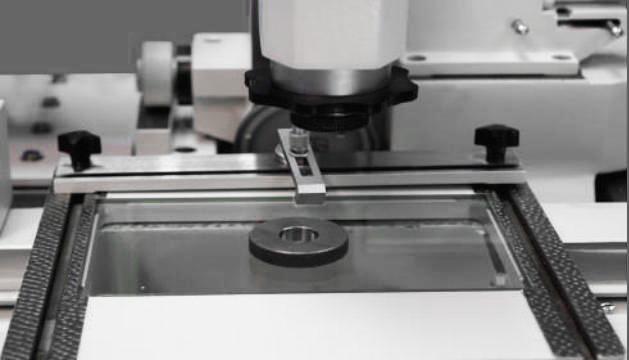

4With transmitted and reflected illumination, both contour and surface dimensions can be measured
5It is equipped with rapid movement and micro-movement devices, which can be switched quickly

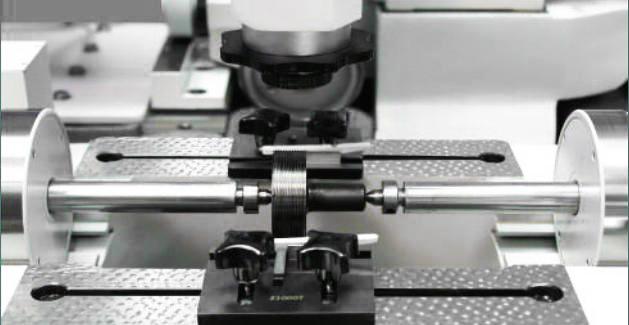

6It comes with various accessories such as a center rest, V-shaped bracket, dividing head, and height measuring device, enabling a wide range of applications
7Equipped with a digital display box, it shows measurement data in real-time, which is intuitive and convenient
8The top cylinder groove of the main machine guide rail adopts a circular structure, ensuring high measurement accuracy and good stability

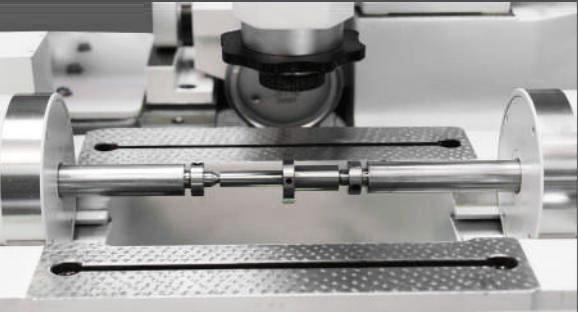

9The internal and external centers and center pins for measurement are designed as separate components, facilitating measurement and replacement
