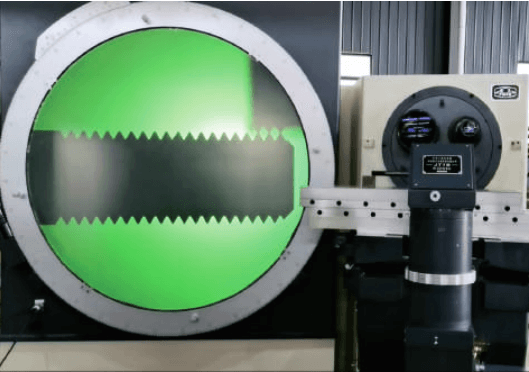

Pantalla de proyección
|
Proyección Spantalla Stamaño
|
φ800mm
|
|
Proyección Spantalla Rotation Range
|
0°-360°
|
|
Rotación Angle Rresolución
|
1°
|
|
Rotación Angle Aprecisión
|
1’
|
|
Mesa de trabajo
|
Tamaño de la mesa de trabajo（mm）
|
630×200
|
|
Rango de medición（mm）
|
300×200
|
|
Rango de enfoque（mm）
|
0-80
|
|
Resolución（mm）
|
0.001
|
|
Dimensiones de la luz que pasa a través de una mesa de trabajo plana (mm)
|
300×200
|
|
Dimensiones de la luz que pasa a través de una mesa de trabajo redonda (mm)
|
φ90
|
|
Ángulo de giro de la mesa de trabajo
|
±15°
|
|
Precisión del instrumento
|
（4+L/50）μm, L es la longitud medida, en mm.
|
|
Capacidad de carga de la mesa （kg）
|
50
|
|
Lente objetiva
|
Ampliación
|
10×
|
20×
|
50×
|
100×
|
|
Campo de visión del lado del objeto
|
Φ80mm
|
Φ40mm
|
Φ16mm
|
Φ8mm
|
|
Distancia de trabajo
|
206 mm
|
123 mm
|
85mm
|
78mm
|
|
Error de ampliación
|
0,06%
|
|
Soporte para dedal
|
Máx. diámetro de sujeción:φ200mm
|
|
Máx. longitud de sujeción: 300 mm
|
|
Fuente de iluminación
|
Iluminación transmitida:24V 250W lámpara halógena
|
|
Iluminación reflejada:24V 150W lámpara halógena
|
|
Tensión nominal
|
CA 220V 50Hz
|
|
Entorno operativo del instrumento
|
Temperatura ambiente: 20℃±5℃, humedad relativa 40%-70%RH
|
|
Dimensiones de la caja del instrumento (mm)
|
2130×1800×1950(L × W× H)
|
|
Peso del instrumento
|
1900 kg
|
Accesorios opcionales DPPT-A

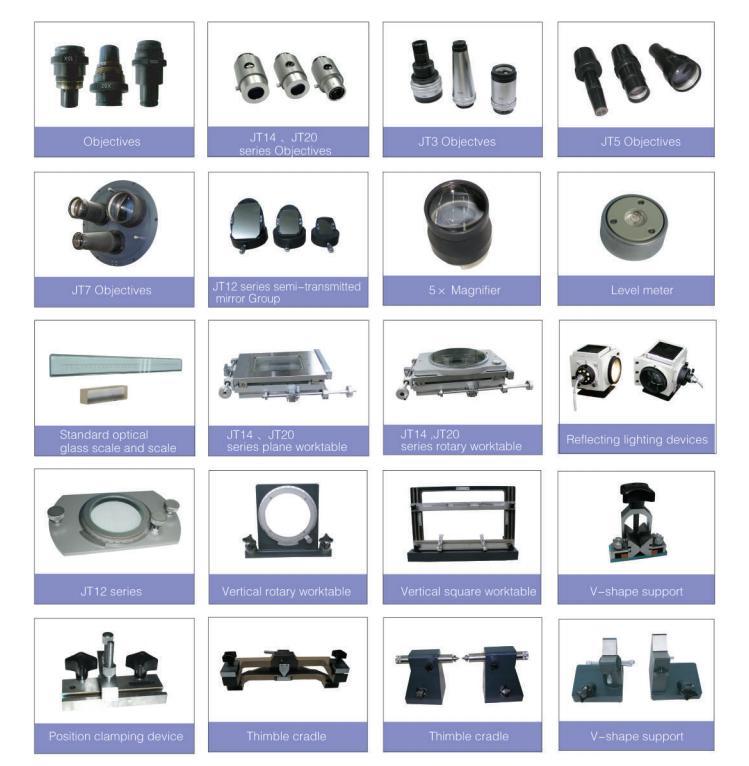

Objetivos, objetivos DPPT5, objetivos DPPT14 DPPT20, objetivos DPPT3, objetivos DPPT7, mesa de trabajo giratoria, mesa de trabajo giratoria vertical, mesa de trabajo cuadrada vertical, soporte en forma de V, dispositivo de sujeción de posición, grupo de espejos semitransmitidos serie DPPT12, soporte para dedal, soporte en forma de V, soporte para dedal, DPPT14, DPPT20series giratorio mesa de trabajo, DPPT14, mesa de trabajo plana serie DPPT20, dispositivo de iluminación reflectante, escala y escala de vidrio óptico estándar, medidor de nivel, lupa de 5 x
Aplicaciones
Automotive Manufacturing
Dimensional inspection of various drive shafts, support shafts, motor bearings, internal forgings, valves, brake pads, tubular parts, steering gears, fuel injectors, and other workpieces
Plastics and Rubber Industry
Parameter inspection of various plastic products such as rubber rings, rubber rods, and rubber rollers
Machinery Manufacturing
Dimensional inspection of various threads, screws, motor blades, gears, machine tool cutters, and other products
Electronics Industry
Dimensional inspection of various electronic connectors, circuit boards, mobile phone casings, mobile phone buttons, video heads, power strips, light sources, and other parts, including their outlines and clearance dimensions
Aerospace Industry
Dimensional inspection of various aircraft impellers, blades, electrical control components, engine bearings, and other parts
Watch Industry
Dimensional and outline inspection of various watch internal bearings, gears, movements, hands, and other parts
No hay ningún vídeo disponible
1Horizontal optical path design facilitates online measurement of machined parts
2Large measuring range, strong load-bearing capacity, and wide measurement range of the worktable
3Worktable can deflect ±15°, facilitating the measurement of parts with helical angles
4Two different levels of transmitted illumination to adapt to the measurement requirements of different workpieces
5Large projection screen area to meet the measurement requirements of large-sized workpieces

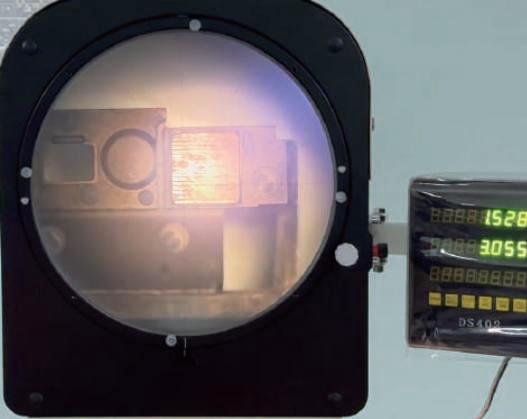

6 DPPT5A uses advanced grating sensing technology, digital display of measurement data, and motor-controlled worktable movement
7DPPT5B comes with a computer and two-coordinate measuring software, making measurement convenient and fast, with motor-controlled worktable movement
8 DPPT5E is a fully automatic projector with servo motor fully automatic movement control, rich software functions, and an automatic edge-finding system
