DGMT150 |
DGMT200 |
DGMT300 |
DGMT400 |
DGMT500 |
DGMT600 |
|
|
Módulo (mm) |
( 0,2) 0,5-6 |
( 0,2) 0,5-8 |
0,5-15 |
0,5-15 |
0,5-15 |
0,5-20 |
|
Diámetro exterior máximo del engranaje (mm) |
150 |
240 |
350 |
400 |
500 |
650 |
|
Distancia entre centros (mm) |
10-400 |
10-400 |
10-500 |
10-600 |
10-600 |
10-800 |
|
Rango de ajuste vertical del lápiz óptico (mm) |
220 |
260 |
320 |
320 |
320 |
360 |
|
Ángulo de hélice (°) |
0-90 |
0-90 |
0-90 |
0-90 |
0-90 |
0-90 |
|
Peso máximo del equipo (kg) |
30 |
60 |
150 |
200 |
200 |
500 |
|
Dimensiones generales de la máquina (cm) |
95×70×140 |
95×90×150 |
140×110×165 |
150×120×180 |
160×120×180 |
170×130×220 |
Configuración del instrumento
|
Configuración |
Cantidad. |
|

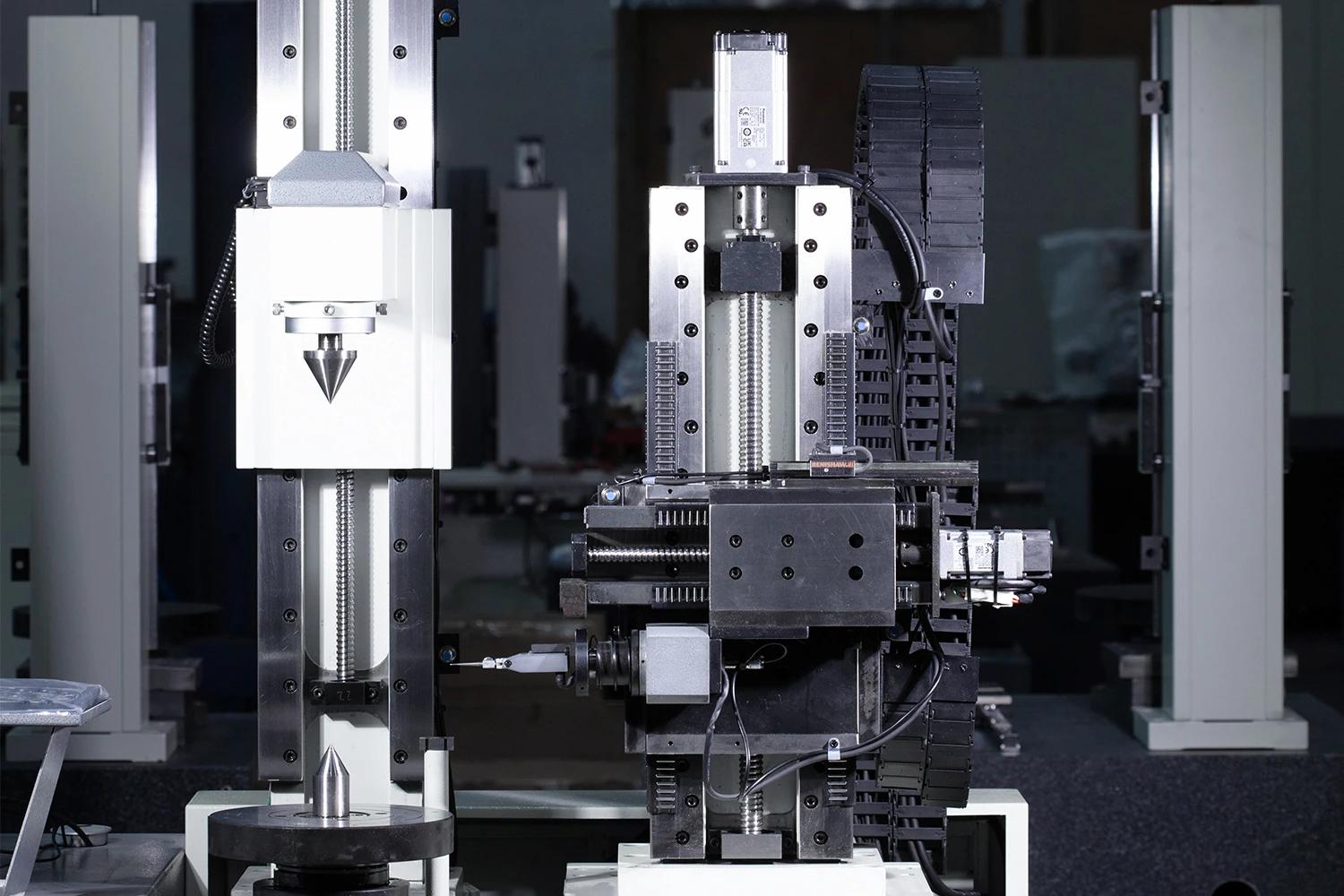

Máquina básica |
1 unidad |
|
Sistema de control eléctrico |
1 juego |
|
Computadora |
1 unidad |
|
Impresora |
1 unidad |
|

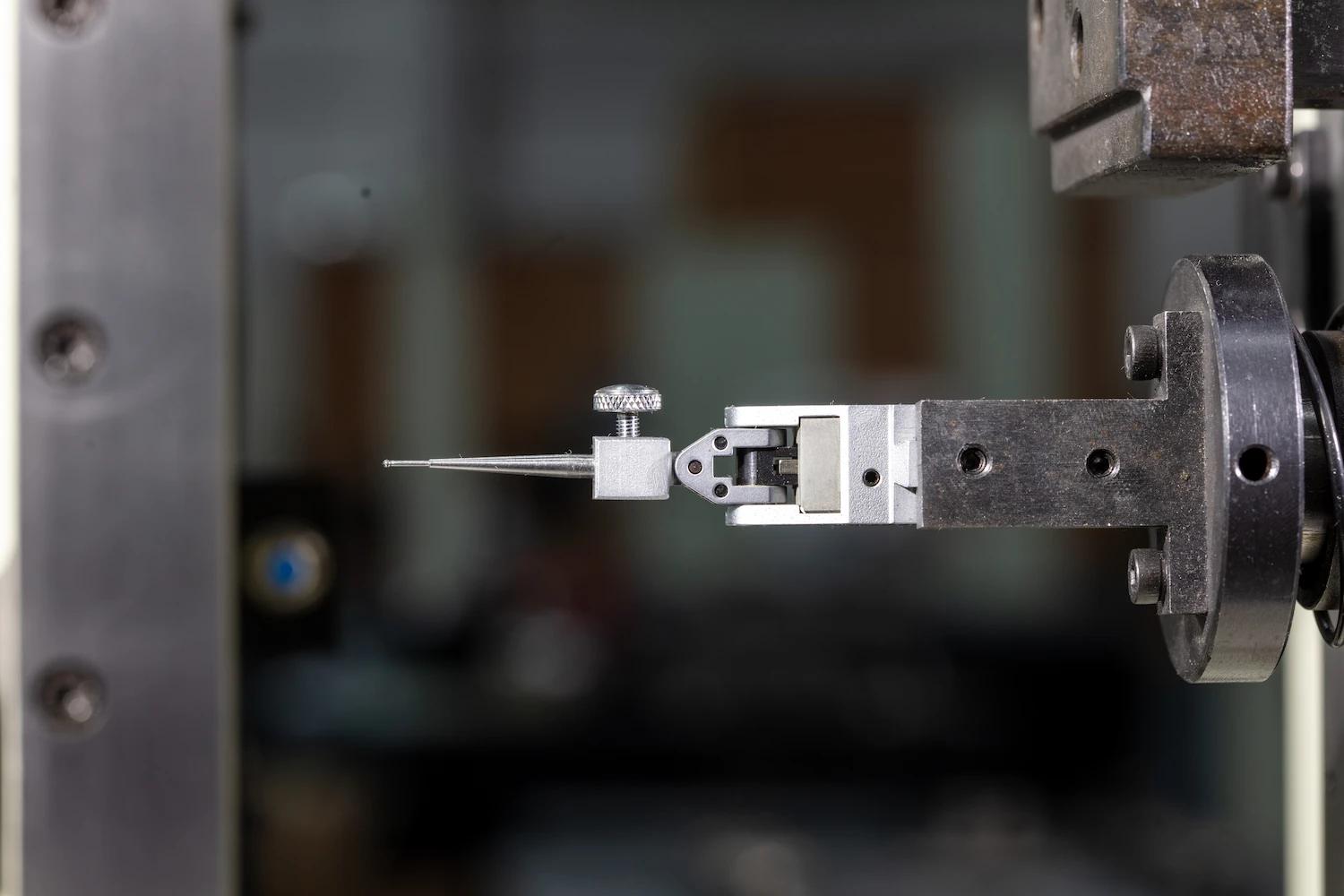

Sonda esférica: φ0,5 φ1 φ2 φ3 φ5 |
6-8 piezas |
|
Dispositivo de accionamiento |
1 juego |
|
Varilla (engranaje interno y engranaje cónico con) |
1 juego |
|
Mandriles (300 mm ) |
1 unidad |
Accesorios opcionales
|
Accesorios |
Cantidad. |
|
Involutas y helicoidales |
1 unidad |
|
Mandril de tres mordazas |
1 unidad |
